ESTRUTURA - PARTE 2

 Tal como tinha dito anteriormente, neste capítulo será mostrada a colocação das longarinas do cockpit e da parte superior da cabine.

Em princípio, esta nova fase vai ser mais fácil do que a colocação das longarinas do casco que mostrei no capítulo Estrutura - Parte 1 ,  porque estas são mais pequenas e não têm tanta torção...ainda assim levará algum tempo porque são muitas e há muitos cortes nas ripas e recortes nos quadros para fazer.

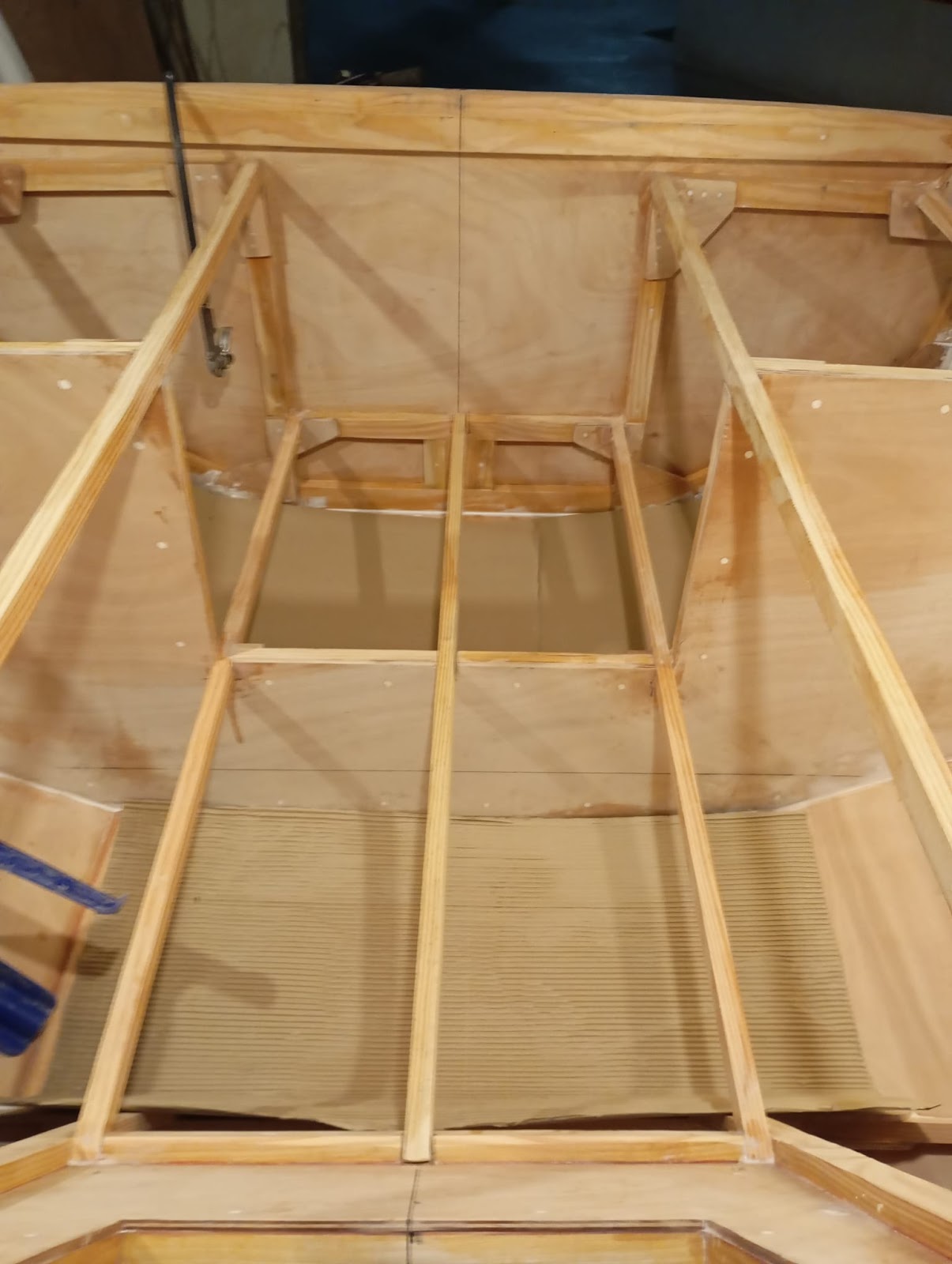

Longarinas do cockpit (bancos, encostos e chão)

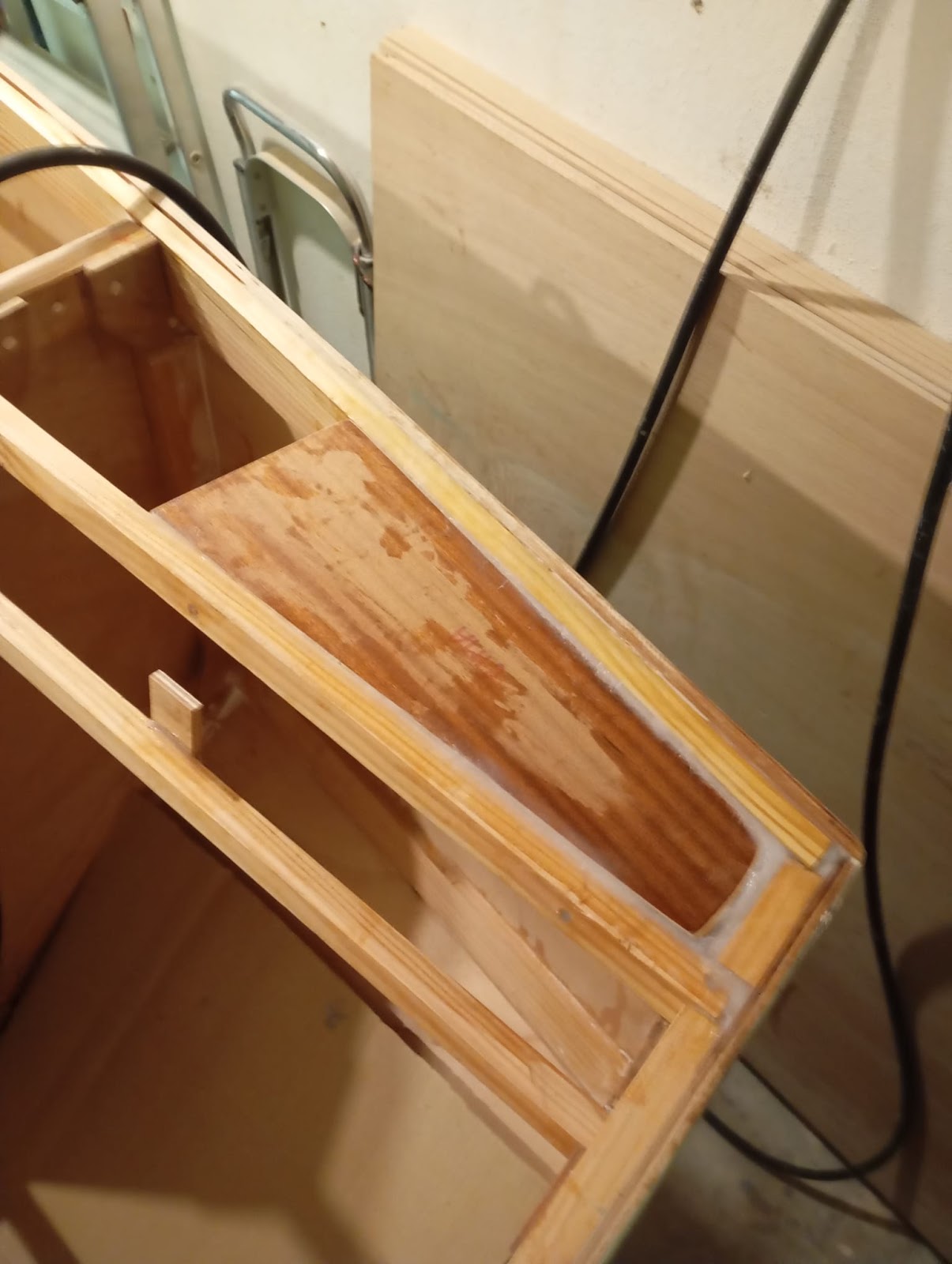

Fiz reforços estruturais em mogno na zona onde irão ser colocados os cunhos de amarração, as castanhas e onde será fixado aquilo que ninguém espera utilizar...o drogue ...que neste barco irá ser apenas um cabo de 12mm com 60 metros de comprimento .







A estrutura do tecto da cabine também está concluída e à semelhança do resto do barco ficou super resistente...mesmo sem o planking e sem fibragem aguenta bem o peso de 2 ou 3 pessoas.











Esta fase está terminada.

A próxima tarefa será fazer todo o interior do L.Casik...só depois farei o planking porque com a cabine ainda por fechar será mais fácil trabalhar,  colocar os materiais e utilizar as ferramentas necessárias.
