Começar por...



Início das arrumações, limpezas, organização das ferramentas, etc.


Este será o espaço de trabalho. Aqui terão de caber o Liten Casik, os materiais e todas as ferramentas a serem utilizadas (algumas bem volumosas).

Vai ser uma construção em modo puzzle 😄 💪


Os planos de construção.








Comentários

Enviar um comentário

Mensagens populares deste blogue

A Iniciar a construção...LEME

Imagem
Por motivos logísticos (materiais e espaço disponível) a construção terá de começar pela porta do leme. Como os planos de construção estão na escala 1/10 e o leme tem muitas curvas, optei por utilizar um sistema de grelha quadrangular o que me irá permitir replicar exactamente o que está no plano para um molde em cartolina mas em tamanho real. O molde feito em cartolina Desenho já feito nas 4 placas de contraplacado (4X10mm) Depois de cortadas as placas foram coladas 2 a 2 com resina epóxi aditivada com sílica coloidal Colagem final (4x1) Depois da resina curar o leme será desbastado até ficar com o shape pretendido. Definido o  shape  do leme tendo em consideração a teoria do Sr. Daniel Bernoulli (matemático Suiço - século XVIII) Peça pronta para ser esculpida Ferramentas para garantir o shape pretendido e a simetria em ambas as faces Acabado por agora. Mais tarde será fibrado, e pintado A próxima etapa será a construção dos quadros que compõem a estrutura do Setka.
Ler mais

QUADROS (capítulo em desenvolvimento...)

Imagem

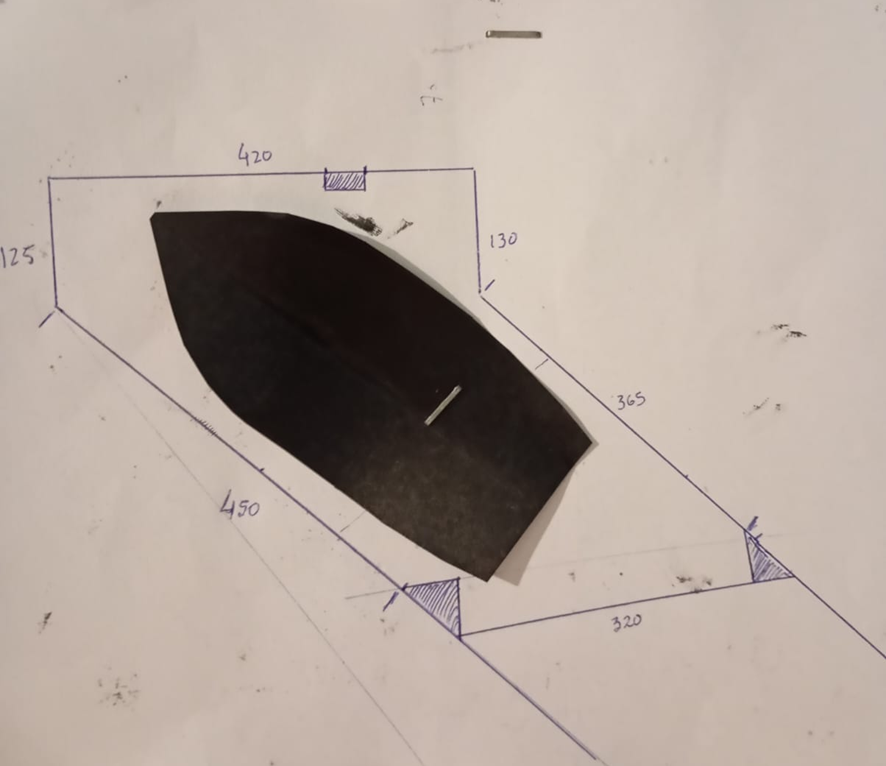

 Foi feita uma placa com quadrículas para permitir a construção dos 6 quadros da estrutura, com as medidas e ângulos correctos. Depois foram desenhados os perfis de todos os 6 quadros. Inicialmente a minha ideia era desenhar um perfil e construí-lo de seguida, só depois desenhar outro perfil e construí-lo, e assim sucessivamente. A ideia seria evitar (pelo menos no início) a confusão de desenhos sobrepostos e tornar o trabalho mais dinâmico. Depois mudei de ideias e decidi desenhar primeiro todos os perfis para depois então iniciar a construção dos quadros...e ainda bem que o fiz porque desta forma detectei muitos pequenos erros que de outra forma teriam passado despercebidos.  Muitos perfis têm lados paralelos e ao estarem todos desenhados fica fácil confirmar se os ângulos estão correctos. Uma diferença de 1 ou 2 milímetros facilmente dá origem um erro de 1 cm num segmento de recta de 60 ou 70 cm. Já para não falar que estou a trabalhar com planos à escala 1:10 e em que há diferenças
