A Iniciar a construção...LEME

Por motivos logísticos (materiais e espaço disponível) a construção terá de começar pela porta do leme.

Como os planos de construção estão na escala 1/10 e o leme tem muitas curvas, optei por utilizar um sistema de grelha quadrangular o que me irá permitir replicar exactamente o que está no plano para um molde em cartolina mas em tamanho real.




O molde feito em cartolina



Desenho já feito nas 4 placas de contraplacado (4X10mm)


Depois de cortadas as placas foram coladas 2 a 2 com resina epóxi aditivada com sílica coloidal


Colagem final (4x1)


Depois da resina curar o leme será desbastado até ficar com o shape pretendido.


Definido o shape do leme tendo em consideração a teoria do Sr. Daniel Bernoulli (matemático Suiço - século XVIII)

Peça pronta para ser esculpida

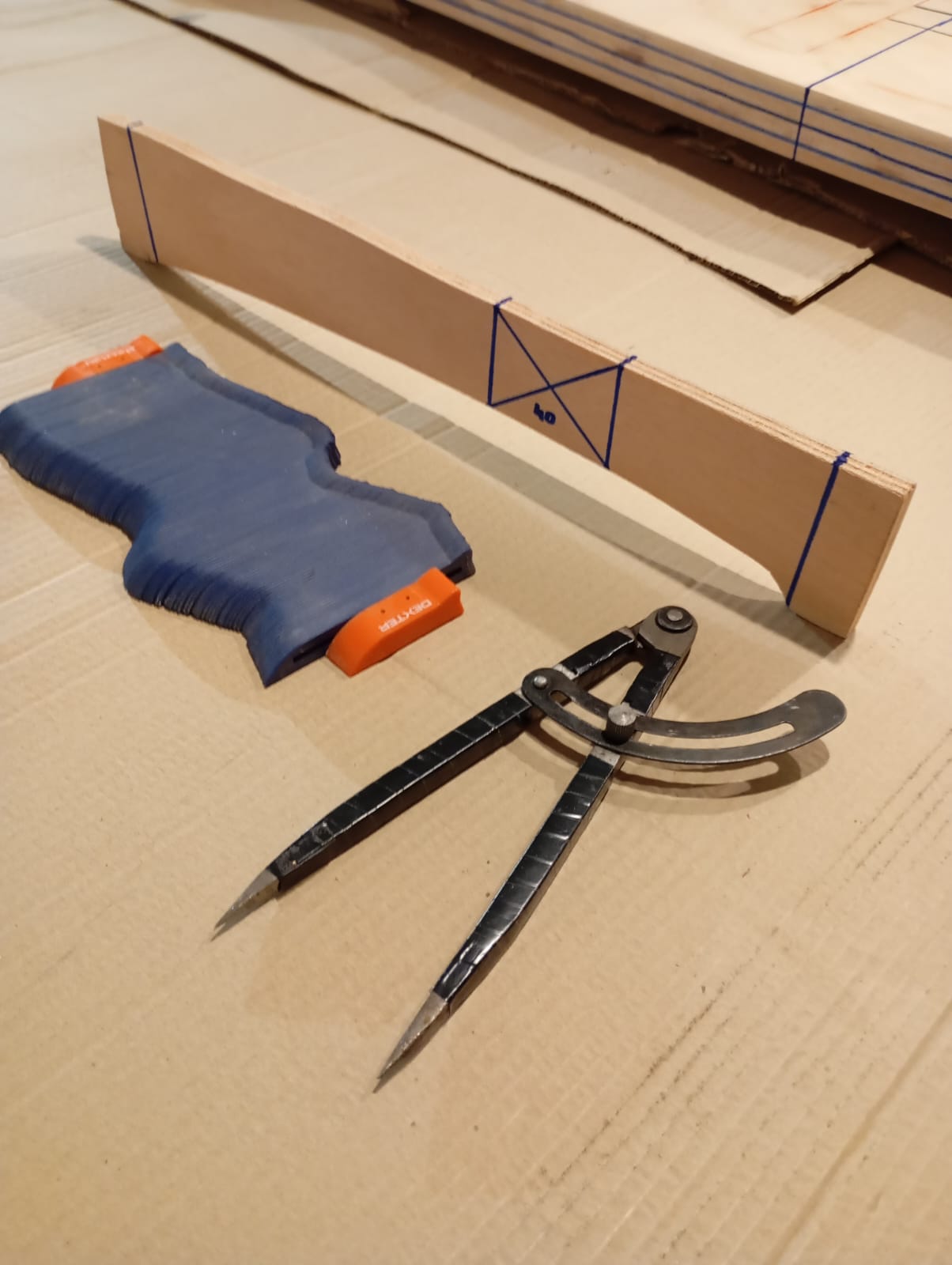

Ferramentas para garantir o shape pretendido e a simetria em ambas as faces

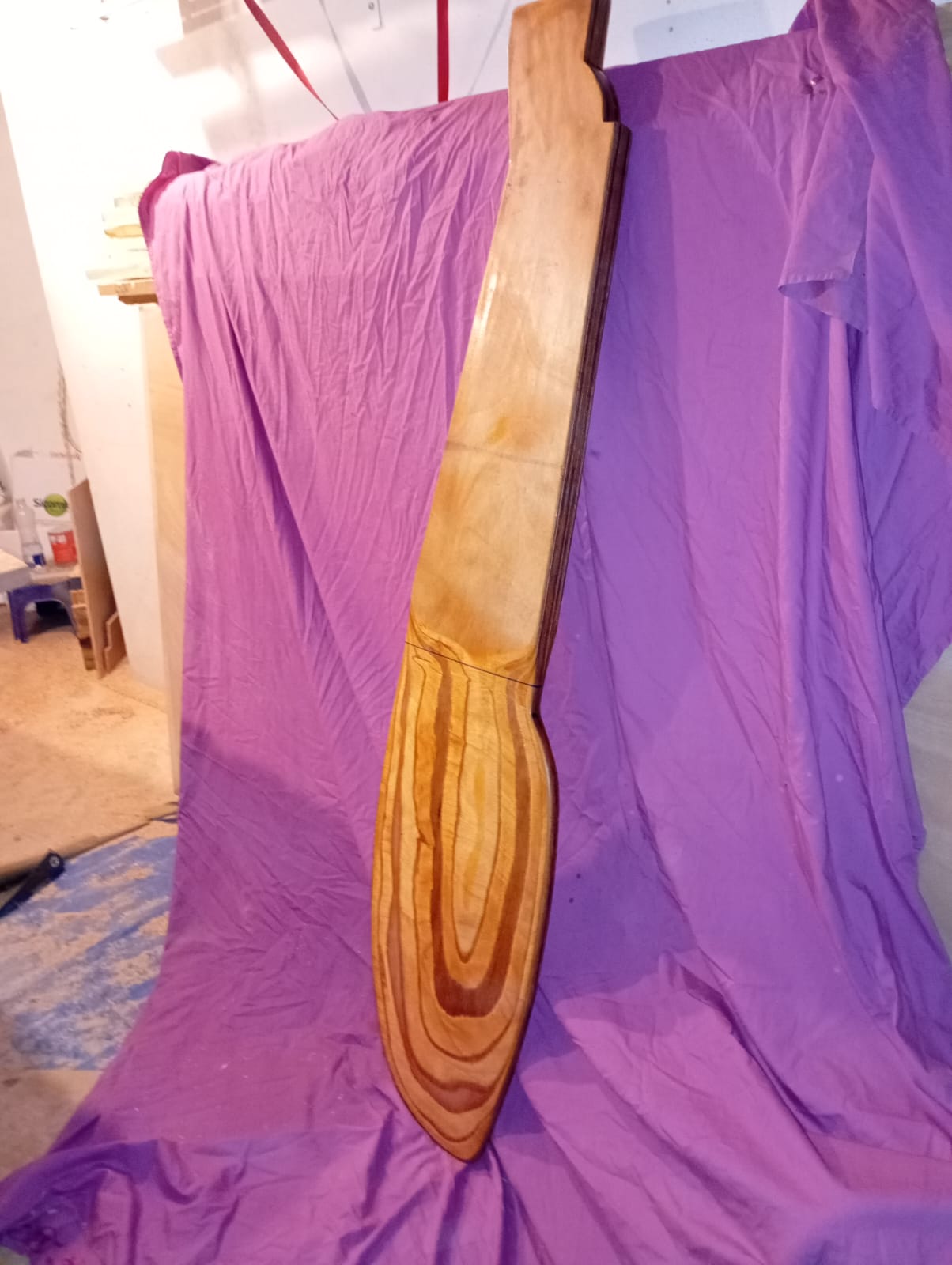

Acabado por agora. Mais tarde será fibrado, e pintado


A próxima etapa será a construção dos quadros que compõem a estrutura do Setka.
